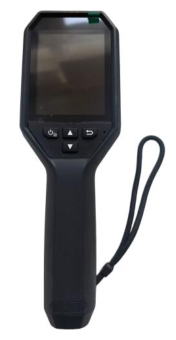

YRH550 矿用本安型红外热成像仪
一、概述
1、产品功能及适用场合
YRH550 矿用本安型红外热成像仪（简称“热成像仪”）是集可见光和热成像图像为一体的新一代手持测温产品，内置高灵敏度红外探测器和高分辨率可见光探测器，对环境温度变化感知迅速，能对环境中高温目标进行精确测温。配合双光融合、画中画等图像处理技术，实现热成像和可见光图像融合叠加，帮助现场人员快速排查故障，辅助决
策，确保安全。此款热成像仪打破传统在线式静态测温模式，将红外测温工作变得更加便捷。设备采用3.2 英 寸高亮液晶触摸屏，配备了 640×480红外探测器和工业级 500W 像素可见光探测器；支持添加点、线等多个测温对象；支持可实时交互的温宽动态调节模式，结合自研数字细节增强算法，让测温工作更加专业可信；支持温度异常报警，自动判定温度异常值并进行画面提示和声音报警；支持 USB 连接，可实现实时画面抓拍和录制，并对抓拍/录制的文件添加相应的文字/语音备注，亦可对离线数 据进行导出和分析。热成像仪整体外观设计符合人体工学设计，可广泛应用于冶金、电力、煤矿、医疗、建筑、科研、消防等领域。
2、防爆型式及标志
热成像仪属矿用本安型，防爆标志：“Ex ib I Mb”。
3、使用环境条件
3.1 热成像仪在下列条件下应能正常工作：
a）环境温度：0℃～+40℃；
b）最大平均相对湿度：95%RH(+25℃)；
c）大气压力：80kPa～106kPa；
d）无显著振动和冲击的场合；
e）无破坏绝缘的腐蚀性气体场合；无直接滴水、淋水的场合；
f）煤矿井下有甲烷、煤尘爆炸性气体的环境；
g）环境噪声：不大于 60dB（A）；
3.2 热成像仪能承受的最恶劣的贮运条件
a）高温：60℃；
b）低温：-40℃；
c）相对湿度：95%RH（+25℃）；
d）振动：20m/s；
e）冲击：300m/s。
二、技术参数
1、供电、
a）额定工作电压：DC3.7V；
b）最大工作电流：≤1.0A。
2、测量范围和基本误差
a）测温范围：5℃~550℃。
3、基本功能
a）热成像仪具有 3.2 英寸液晶显示屏，用于显示相关信息或参数；
b）热成像仪具有 4 个按键，可设置画面显示模式和测温报警值；
c）热成像仪能测量并显示温度最大值、最小值和中心点温度值，并
具有画面存储、数据点重调 和清除功能，测温显示值分辨率不低于0.1℃；
d）热成像仪具有超温报警功能，当被测环境温度超过设定温度值时
（报警值可任意设置），发 出报警语音信号，语音报警声级响度不
小于 70dB（A）；
e）热成像仪具有手动设置白色 LED 补光功能。
