KT538矿用广播通信系统

煤矿井下智能IP广播系统

一、概述:

 目前,随着计算机网络技术的迅速普及,信息化已经走向煤矿。光纤网络已经在煤矿使用。公共广播作已愈来愈紧密联系着人们的生活,其既能播放音乐,又能作业务宣传和寻呼广播,还能作为公共场所火灾、报警的紧急疏散广播,是一种通用性极强的语音系统。

我公司根据国内煤矿工况实际,结合语音广播现状与发展方向,有机结合数字技术、网络通信技术、编解码技术、高级软件编程技术等,开发出数字化煤矿智能IP广播系统。是目前国内最为领先的煤矿广播技术。以其“优质、经济、稳定、实用”等特点,已经得到了全国众多煤矿的认可,是集公共语音、安全播报、调度指挥于一体的新一代数字化煤矿智能广播系统,是煤矿智能广播最佳解决方案。

  当井下发生重特大突发事故时,由地面人员来迅速的通知、全程指挥、引导现场所有受危险人员安全疏散、撤离;地面调度指挥中心工作人员利用麦克风迅速通过设在重点防护区域的大功率、受话半径大的KXY127矿用隔爆兼本安音箱,以扩音喊话的方式对现场进行疏散和疏导,指挥现场人员迅速、有序、安全撤离危险区域,最大程度减少灾害救援过程中的次生影响。

  本方案采用光缆传输的方案。整个系统都处在一个安全稳定的光纤网络中。传输距离不受限制。所有播放器都具有唯一的IP地址,地面控制中心可以对井下任一个播放器进行控制播放。也可以自由分组群播,具有很大灵活性与实用性。播放器具有双向呼叫功能,任一台播放器都可以一键呼叫控制中心。控制中心可以对井下播放器进行监听、呼叫、录音。本方案功能强大、可扩展性强、音频传输高速稳定。

广播系统组成

  井下智能广播系统由监控室客户端服务器、光交换机、井下隔爆兼本安型音箱、矿用供电电缆等组成

1.系统结构图


2.客户端服务器

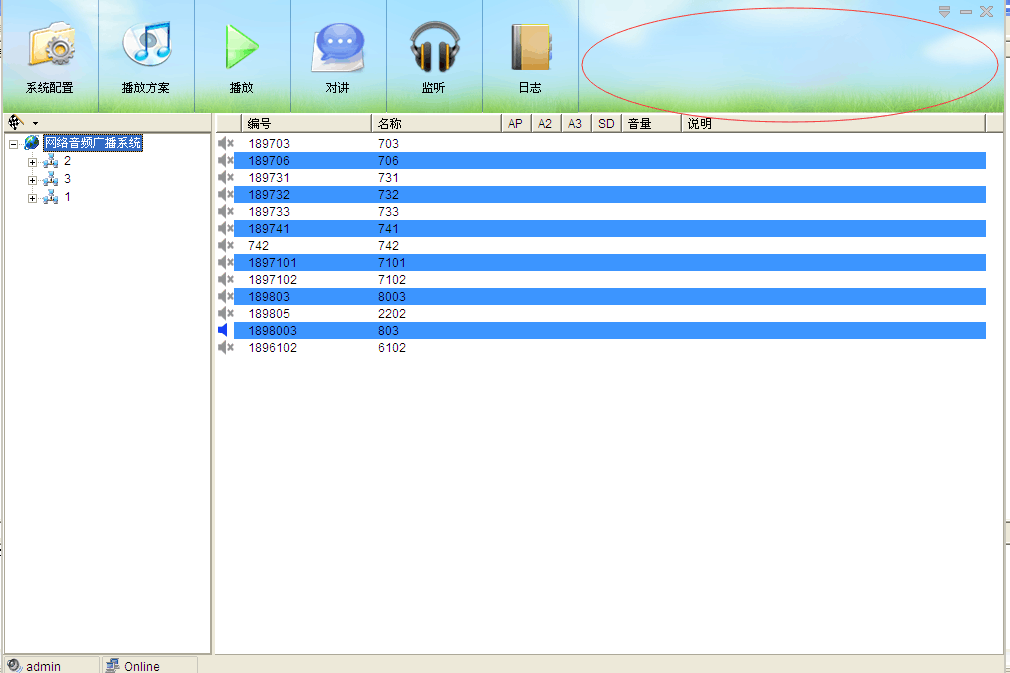

客户端服务器是智能广播系统的控制核心,服务器安装由我公司研发的TB-A1智能广播软件。软件具有强大的管理及控制功能。

3.光交换机

用来建立井下光纤网络的交换设备,负责将光信号转换为电信号交换给客户端服务器。

4.KXY127型 矿用隔爆兼本安型音箱(光缆传输)



4.1.产品概述

KXY127 矿用隔爆兼本安型音箱为煤矿、冶金、矿山行业专用音响产品,适用于矿山井下人行道、停车场、休息室,工作面等场所。本设备接收地面控制中心服务器通过光交换机传来的光纤网络音频控制信号,并将音频信号编解码放大处理通过高保真扬声器播放出去。音箱内置光交换机,可以和其他音箱组成井下光纤网络,各播放器处于同一网络中具有各自独立IP地址,独立工作互不干扰。音箱具有一键双向呼叫控制中心功能,可以对讲、监听、录音等。

该音箱集多种功能于一体,安装方便快捷避免多设备连线的繁琐。现场可根据需要随时添减设备,可扩展性强。大大降低了投入成本。是矿山井下进行应急呼叫广播,普及安全教育,丰富职工文化生活的理想产品。

4.2.使用环境条件

a环境温度:-20℃~+40℃;

b)  平均相对湿度:不大于95%(+25℃);

c)  大气压力80kPa106kPa

d)  无显著振动和冲击的场合;

e)  煤矿井下有甲烷和煤尘爆炸性混合物但无破坏绝缘的腐蚀性气体的场合。

4.3.防爆型式及标志

防爆型式:矿用隔爆兼本安型

防爆标志:Exd[ib]I

4.4执行标准

Q/TB -2010  KXY127矿用安隔爆兼本型音箱

4.5基本参数:

a)   额定工作电压:AC127V

b) 额定工作电流:590mA

d)   额定功率:20W

e)   频率响应: 60Hz~18kHz;

f)   信噪比: 85dB;

g)   声级强  电源波动率:75%~110%

c)   度:输入1 kHz信号,声级强度不小于85dB(A);

h)   外形尺寸:296×282×272(mm)(长×宽×高);

i)   重量:约15kg;

j)   接口:单模光纤接入SC口;

k)   对讲:一键呼叫,双向对讲;

l)   交换机:内置网络光交换机;

m)   传输距离:25KM

5.传输部分

传输部分采用矿用2芯单模阻燃矿用光缆;KXY127矿用隔爆兼本安型音箱采用井下AC127V供电。

系统主要特点:

1广播方式多种多样:

1.1可以实现从开机、到播音、到关机全过程的全自动控制。一次设置好播音节目后,不再需要人工干预。使广播播音的工作量减少到了几乎为0,节约了1个人的劳动成本开支,是非常经济和科学的播音解决方案。
1.2可以实现精确的广播定时播音,而人工广播存在不准时的现象。
1.3可以实现非常灵活的广播节目,随机播放不同的音乐,这是人工广播所无法实现的。
1.4可播放常见的音频文件,节目的来源十分丰富。

2.宣传广播:可播放背景音乐,领导讲话,语音宣传等

3.信号无损。音质好:数字广播从音源的制作到传输全部实现了数字化,网络化,系统信噪比高。不会在处理、传输等环节产生噪声,从而可以获得比较好的音质,也可以进行立体声传递。

3.扩充性强:系统理论最大终端无限制,远距离传输没有限制。在将来的扩容中,无需购买主机设备。

四、软件系统的功能


1.融单路广播、单套节目多路广播、多套节目多路广播于一体,适用范围广泛。
2.无需干预的开机、播音、关机全自动处理。
3.灵活的播音节目编排(按周分类,可处理节假日、冬夏令时转换、节目单提前或滞后播出等功能)。有拷贝、粘贴、导入、导出、上移、下移、打印等实用功能,使编排节目十分轻松简单。可方便地在几套节目之间自由切换。
4.控制中心可以寻址到井下任一播放器,并对其进行控制。可以自由分组播放。
6.系统具有密码保护功能。可防止无关人员胡乱操作。并可根据需要调节播音音量。
7.录音功能。
8.人工即时播音功能。
9.中止正在进行的播音功能。
10.调节音量大小功能。

11.井下播放器与控制中心一键呼叫双向对讲。
