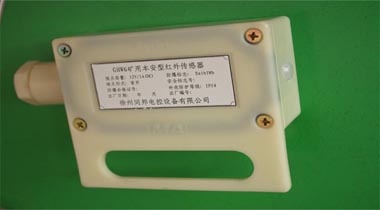

GUR6矿用本安型热释电红外传感器

1   概述

1.1用途和特点

GUR6矿用本安型热释电红外传感器是用红外线为介质的测量系统，用于搜索和跟踪热红外目标，以确定其空间位置，并对它的运动进行跟踪，通过传感器从外部无接触采集信号，经过变送器进行交流，是输出可用的高电平≥10V，低电平≤1V的开关量信号。

1.2注意事项

a) 本安产品不得随意与其他未经联检的设备连接。。

b) 维修时不得改变和与本安电路有关的电器元件的电气参数、规格和型号。

c) 维护保养时不得带电操作。

2  型式、型号和执行标准

2.1防爆型式：

传感器属矿用本质安全型产品，其标志为“Ex ib I Mb”。

2.2型号标记

2.3执行标准：

传感器执行GB3836.4-2010及Q/TB04-2012GUR6矿用本安型热释电红外传感器标准。

3        尺寸及重量

红外线外形尺寸为(mm)：152×95×39.5，见图1所示。

重量为：0.5kg。

图1  红外线外形尺寸图

4  工作环境：

4.1  一般环境要求：

a) 环境大气压：80kPa～106 kPa；

b) 环境温度：-10℃～+40℃；

c) 周围空气相对湿度：不大于95%（+25℃）；

d) 在煤矿井下有甲烷和煤尘爆炸危险的环境中，但无破坏金属和绝缘材料的腐蚀性气体和蒸汽的地方；

e) 无强烈振动和冲击的场合。

4.2 应能承受最恶劣贮运条件：

  a) 高温：+60℃

  b) 低温：-40℃

  c) 平均相对湿度95%（+25）

  d) 振动：加速度幅值50m/s²

  e) 冲击：加速度幅值500m/s²

5  供电电源

a)          本安电源：电压12V，允许波动11.5V～12.5V；

b)          电源由关联设备KXB127矿用隔爆兼本安型声光报警器供给。该报警器生产厂家为徐州同邦电控设备有限公司，MA证号为：MHE110015，防爆合格证号：21120393。

6  技术特性

6.1功能

当人体（37±1）℃进入感应区域时，其输出为高电平；

当人体（37±1）℃离开感应区域，延时（8s～15s），其输出由高电平变为低电平；

当人体（37±1）℃在感应区域内静止不动，延时（8s～15s），其输出由高电平变为低电平。

见图2所示。

图2  模拟工作图

6.2技术参数

a)    电源电压：12V；

b)    工作电流：≤100mA。

c)输出信号：开关量电平信号

   高电平：≥3V

   低电平：≤1V

d)    有效感应距离：≥6m。

e)    有效感应角度：≥110°（轴向对称全角）。

7  结构与工作原理

7.1结构

     外壳采用压塑件，机芯为幕帘式透镜组，红外热释电传感器和微处理器组成。

7.2工作原理

     传感器是一种幕帘式被动红外入侵探测器。它由先进的幕帘式菲涅尔透镜组，红外热释电传感器和微处理器组成。当有人从探测区移动时，即产生报警信号。

8  安装使用

   8.1采用壁挂式安装。

该产品直接挂在猴车索道中间靠近下车位置处，有传感器一方朝向人员下车方向，以保证传感器能感应到人员通过。

9  故障及排除

10  包 装

10.1用纸箱包装，产品在木箱内安放牢固，并有防潮、防震措施。

10.2包装箱内有下列文件：

a) 产品合格证；

b) 使用说明书；

c) 防爆合格证号；

d) 煤矿安全标志证；

e) 保修单；

f) 征求意见反馈单。

11  运 输

包装后的传感器在避免雨雪直接淋袭的条件下，可适用于水运、陆运和空运等各种运输方式。

12       贮存

包装后的传感器应能在温度为-10℃ ~+40℃相对湿度不大于90% 的环境中贮存1年。
