矿用无极绳绞车保护控制系统
一、概述

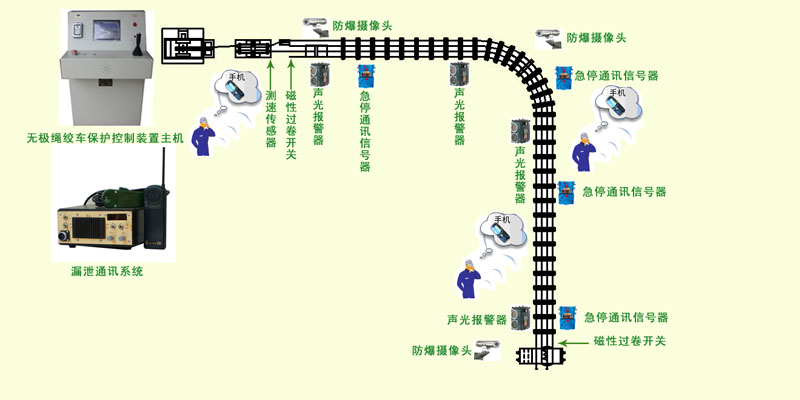

矿用无极绳绞车保护控制系统，适用于煤矿井下无极绳绞车，系统对无极绳绞车在整个巷道中的运行过程实施无缝监控，系统主要由矿用无极绳绞车保护控制装置、矿用隔爆兼本安型组合式通讯急停信号器、矿用隔爆兼本安型声光报警器、本安型无触点磁性过卷开关、防爆摄像机、防爆视频监视器、漏泄通讯系统等组成。本系统通过软硬件程序、声音、图像、信号等多种角度对无极绳绞车运行状态进行监控，是目前无极绳绞车最完备的保护控制系统。
二、使用工作环境：
(1)环境温度：0℃～+40℃
(2)最大平均相对湿度：95%RH(25℃)
(3)大气压力：80kPa～106kPa
(4)无显著振动和冲击的场合
(5)无破坏绝缘的腐蚀性气体场合
(6)煤矿井下有甲烷、煤尘爆炸性气体的环境
(7)适用于无极绳绞车
三、主要功能特点
1．无极绳绞车控制保护功能
无极绳控制保护装置主机可以实现本身具有所有控制保护功能。
2．矿用声光报警信号器
在梭车运行的重要位置，如弯道、岔道、机头尾等处安装声光报警信号器，绞车运行通过时，信号灯变为闪烁红色同时报警。绞车停止时信号灯变为绿色。（多种报警触发模式及声音可选）
3．视频监控
视频作为一种最直接的监控形式，本系统也将其融入。在操作台处安装一台防爆高清液晶监视器，沿途重要位置安装防爆高清摄像机，操作人员可以实时观察梭车运行情况，并做出相应的处理。
4．沿途紧急停车通讯功能
遇到紧急情况，操作人员可按下安装在绞车运行巷道沿途中的组合式通讯急停信号器，实现紧急停车。并能够通过信号器语音呼叫操作人员进行双向语音对讲及发送信号。
5．漏泄通讯系统
绞车运行沿途铺设漏泄电缆，随车操作员可通过无线手持机与绞车司机语音对讲，也可以打点发送信号及紧急停车。
