PJ127矿用隔爆兼本安型LED显示屏

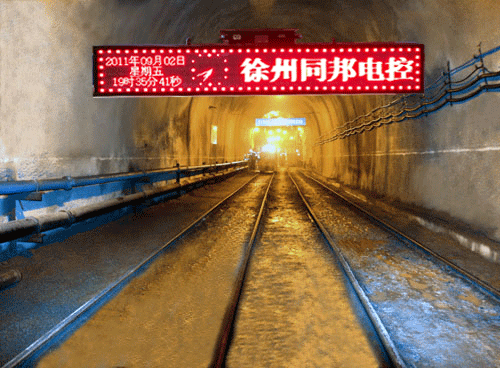

方案一：煤矿井下安全信息滚动宣传屏
一、 概述
煤矿安全一直是煤矿工作的重中之重，信息化矿井建设已经成为各煤矿的首要任务
，人们对信息的获取百分之九十以上是来自于眼睛，因此显示设备一直都是传递信息的主要
方式。同当今信息产业的发展趋势一样，显示设备也是由模拟技术向数字技术发展。而LED
电子显示屏以其高亮度、大面积、小体积、组织容易、工作环境要求低等特点，而独立于显
示设备的潮头。因此，我们公司针对煤矿井下环境率先设计研发了PJ127矿用隔爆兼本安型
LED显示屏并且取得了MA标志认证和防爆合格证。
二、LED显示屏的功能与特点
（1）丰富多彩的文字信息发布形式；显示屏一方面可用于信息发布，另一方面可进行安全
知识宣传。
（2）有多种播出方式，如：平移、滚动、旋转、划变、拉幕、单/多行平移、单/ 多行上/
下移、左/右拉、上/下拉、翻页、移动、旋转、缩小、放大、闪烁、开窗等方式。
（3）显示屏采用隔爆兼本安型设计，体积轻薄便于安装和悬挂；
（4）内置存储器方便信息的及时更新及保证大容量内部存储，可以通过U盘和屏进行通讯修
改显示内容，更新内容非常方便。
方案二：煤矿井下声光报警信号器替代产品
一、概述
本产品为隔爆兼本安型设计，具有双色和单色、流动显示汉字、一机多用等特点，采
用性能先进的单片机作主控制器，并配以高保真的语言发生芯片，芯片内存有多种种不同的
语音（可根据用户需要修改语音）。该产品有多种输入方式供选择，通过简单的设置，可用
于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车拐弯处作为安
全警示信号之用。该产品发出语音提示的同时，LED显示屏将显示红色报警内容，报警停止
后，LED显示屏将显示绿色警示语句及当前的日期和时间。LED显示屏具有RS232通讯接口，
可以通过电脑修改显示内容。是老式声光报警器的理想替代产品
二、技术参数
电源电压 AC127V
工作电流 200mA
本安最大开路电压 DC5V
本安最大短路电流 1.8A
扬声器工作电压 AC5V
扬声器工作电流 ≤520mA
发光管工作电压 DC5V
发光管工作电流 ≤200mA
光可见度 显示屏显示的红色汉字应在黑暗中50米可见
语言音响声级 不低于85dB
方案三：煤矿井下工业以太网IP网络智能显示系统
一、概述：
目前，随着计算机网络技术的迅速普及，信息化已经走向煤矿。绝大多煤矿不但地面
计算机网络普及、软硬件设备齐全，而且很多煤矿都陆续具有了稳定可靠、覆盖矿井上下的
工业以太网。随着科学技术的不断进步和信息化矿山建设步伐的不断加快，井下工业以太网
将逐渐得到推广和应用，为建设煤矿井下信息发布显示系统提供了一个网络平台。
由地面信息中心通过网络对井下各IP显示终端进行发布动态信息，各屏互不干扰独立工
作。利用本系统，在井下各地发布，新闻，宣传报道等，为井下工人提供实时通知和安全知
识教育，从而提高煤矿安全生产意识，丰富职工的文化生活。
徐州同邦电控设备有限公司综合考虑到煤矿对网络LED显示屏系统的实际要求和特点，
从设备的先进性、可靠性、经济性考虑，根据矿区不同的区域，不同的显示功能要求，设计
不同的显示实现方式，最后由信息总控制室通过TCP/IP网络平台，根据矿区各个区域，各个
时段的不同显示需求，对整个矿区显示系统进行控制和发布。
二、系统特点
工业以太网IP网络LED屏显示系统具备如下特点：
1、组网规模大：传统LED显示屏的内容由电脑通过串口数据线发送，显示屏数量在规模上收
到限制。本显示屏采用TCP/IP网络传输协议，终端联网数量不受限制可以多达上万个。
2、实时发布信息：传统LED显示屏只能固定地显示所控制器内存储的信息，如需发布新的信
息只能通过电脑联机来更新信息。IP网络LED显示屏可以随时接收信息中心下发的信息。
3、不受距离限制：传统电子显示屏只能在短距离内使用，一般只有数十米，IP网络LED显示
屏在全矿井范围内，只要网络覆盖的地方都可以使用，不受距离和位置的限制。
4、安装维护方便：由于不需要铺设光缆或通讯电缆，所以IP网络LED显示屏的安装位置易于
选择。产品采用模块化设计，便于维护和检修。
5、安装调试简单，建设周期短：利用现有成熟的井下网络，系统投入运行时基本不需要调
试，安装简捷。6、数据传输速率高：网络传送速率可达100Mbps，实际应用时数据传输没有
延迟，可实现实时更新。
7、系统的传输容量大。
8、系统易于扩展和维护。
三、系统拓扑结构
