PH5矿用本安型可拼接LED显示屏



PH5矿用本安型可拼接LED显示屏

一、概述

    传统矿用隔爆兼本安型LED显示屏,因受到防爆和本安等参数及煤矿安全规程的限制,只能制作固定的小尺寸屏幕,不能擅自改动否则将带来极大的安全隐患,且分辨率低、体积笨重、显示面积小、通讯方式落后等诸多弊端,已经不能满足飞速发展的数字化矿山的需求。我公司结合多年经验成功自主研发了国

内首款矿用本安型可拼接LED显示屏,并顺利通过国家检测机构检验取得MA证书和防爆证书。该显示屏为无缝拼接,可根据井下显示需要自由拼接出想要的尺寸,配合多功能专用通讯分站和多路本安稳压电源,就可以形成井下LED显示系统。

二、使用工作环境:

(1)环境温度:0℃~+40℃

(2)最大平均相对湿度:95%RH(25℃)

(3)大气压力:80kPa~106kPa

(4)无显著振动和冲击的场合

(5)无破坏绝缘的腐蚀性气体场合

(6)煤矿井下有甲烷、煤尘爆炸性气体的环境

三、主要技术参数及特点

1.矿用本安可拼接LED屏

  a.防爆形式:本安型 Exib I。

  b.显示尺寸: 长:608mm  高:304mm  厚:15mm。

  c.拼接形式:横向、竖向自由无缝拼接 ,内置快速拼接机构,可与专用固定支架组合。

2.矿用隔爆兼本安型多路稳压电源

  a.防爆形式:隔爆兼本安型 Exd[ib]I。

  b.箱体尺寸: 长:mm  高:mm  厚:mm。

  c.输入、输出:AC 127V输入,四路DC 5V输出。单路最大电流1.1A。

  d.负载能力:每一台电源可供二块PH5矿用本安型可拼接LED显示屏使用。

3.矿用本安型多功能分站

  a.防爆形式:本安型 Exib I

  b.通讯方式:异步RJ45网络通讯、同步千兆/百兆光纤通讯、U盘通讯等多种通讯方式可根据现场条

件选择。

  c.工作方式:可接入环网工作,也可以独立工作。

  d.工作电压、电流:DC5V  、50ma

  e.主要功能:负责LED屏数据的通讯与控制,

  f.软件功能:

    同步系统:256色动态显示图片、动态视频信息、避难措施、数据表格、安全标语及各类紧急通知等,水泵、供电、人员定位等设备的工作情况及供电系统图等;

   异步系统:单红色,或红绿黄色动态显示各类文字表格信息、欢迎辞、时间、重要通知等 ;整屏分区显示 ;

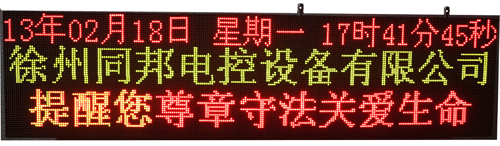

                        一块屏

                       两块屏拼接

                       三块屏拼接

                        四块屏拼接
