一、概述
1、产品特点
矿用运输设备是煤矿生产中的重要设备，矿井开采、井下所需物资的运送及人员的上、下井等都是通过运输设备实现的。运输设备主要的组成部分为高强度钢丝绳，钢丝绳的张紧力又是体现设备整体运行状态的一个重要指标。根据钢丝绳的实时张力数值可以有效的判断出设备的运行情况，通过分析可以提高设备的工作效率，更能避免因超负荷工作造成的安全事故。
目前，很多运输设备的张力监测不够健全，一旦发生问题可能造成严重后果。矿用张力监测装置，是在运输设备原有的保护功能上新增加钢丝绳张紧力保护。主机采用可靠的西门子PLC做为核心，彩色液晶显示屏，语音报警模块，矿用张力传感器。使煤矿运输设备的保护更加完善安全性能得到提高。
本矿用张力监测装置功能强大，一机多用。适用于矿用皮带运输机、矿用无级绳绞车以及需要监测钢丝绳张紧力的井下设备。
2、主机的防爆型式
a)主机的防爆型式为矿用隔爆兼本安型，标志为“Exd[ib] I Mb”。
b) 型号
Z A J 100
┬ ┬ ┬ ┬
︱ ︱ ︱ └── 主机登记序列号
︱ ︱ └──── 监测设备
︱ └────── 设备类型
└──────── 矿用保护设备
3、使用工作环境：
(1)环境温度：0℃～+40℃
(2)最大平均相对湿度：95%RH(25℃)
(3)大气压力：80kPa～106kPa
(4)无显著振动和冲击的场合
(5)无破坏绝缘的腐蚀性气体场合
(6)煤矿井下有甲烷、煤尘爆炸性气体的环境
二、产品结构
产品组成：KXJ127矿用隔爆兼本安型PLC可编程控制箱、矿用本安型转速传感器、GAD100本安型张力传感器组成。（下表为装置组成设备配置表）
产品名称 | 产品型号 | 防爆形式 | 配置 | |
隔爆兼本安型PLC可编程控制箱 | KXJ127 | Exd[ib]Ⅰ | 1台 | |
矿用本安型转速传感器 | GSH1500 | ExibⅠ | 1套 | |
矿用本安型张力传感器 | GAD100 | ExibⅠ | 1套 |
三、
保护装置主要技术特性及参数
1、张力保护
对设备张紧钢丝绳进行连续监测，将钢丝绳的张力数据值实时采集发送给PLC，PLC经过运算和对比，将参数通过显示屏显示。 当测量的数值超出设定值时，保护发出语音报警，同时控制设备停车。
2、声光信号
保护装置具有中文显示信号指示，在黑暗中可见，语音报警响度不小于85dB。
3、控制信号
保护装置具有1 路无源接点常闭输出，接点容量AC127V/2A（阻性负载）。
4、设备开停监测
保护具有对设备开停检测功能，当设备处于运行状态时，保护起作用。当绞车处于停止状态时保护仅显示张力设置，制动信号不输出。
5、保护屏蔽功能
用户可以根据需要对保护功能分别屏蔽。
6、密码保护功能
进行参数设置时需要输入密码，否则无法设置参数。
固定式张力传感器：

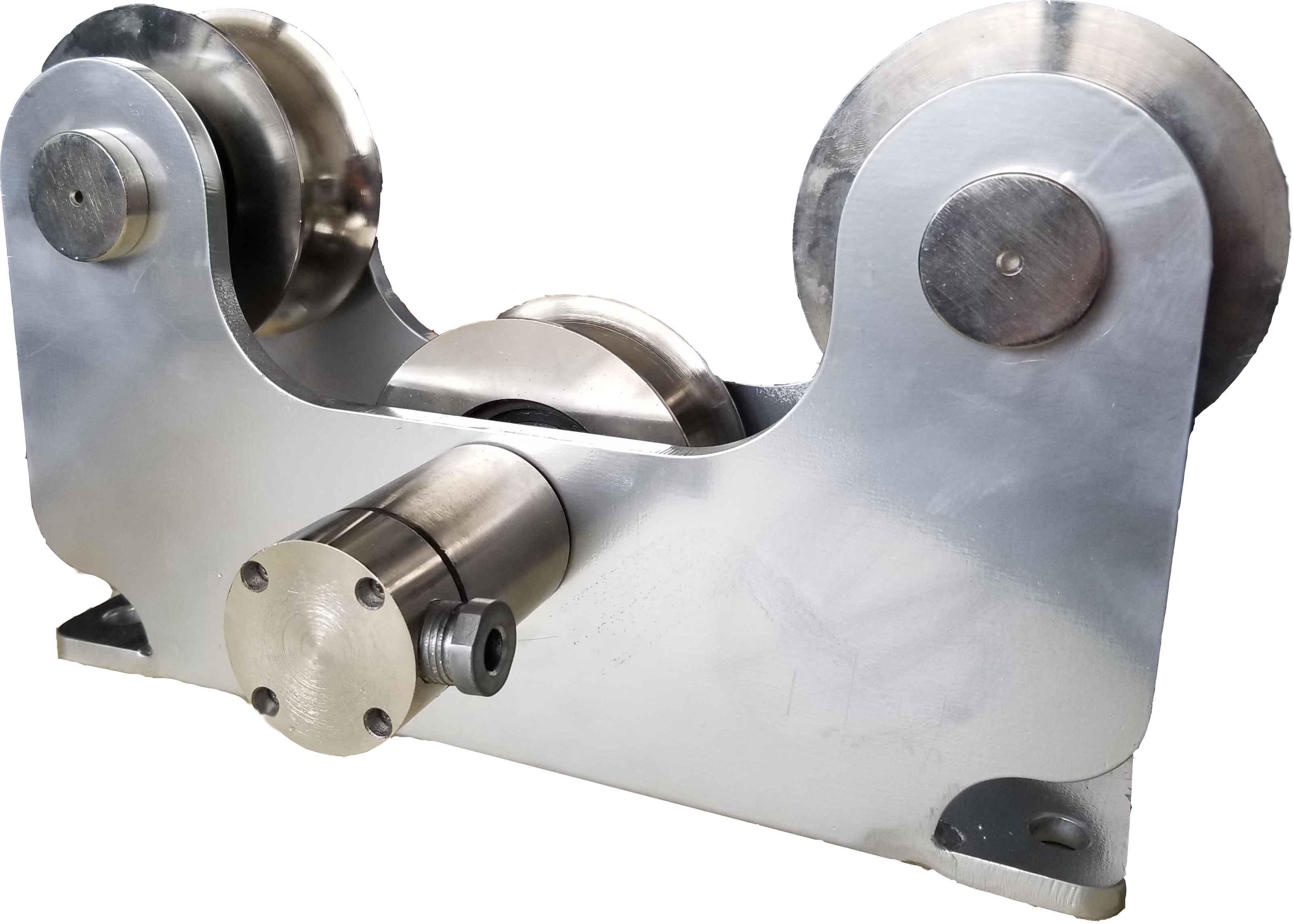

轮式张力传感器：
